东方红2型液力传动内燃机车档案

huamao_zhh

东方红2型机车是国内第二代液力传动柴油机车之一，以调车和小运转为用途，由青岛四方机车车辆工厂于1971年试制成功，1973年转交资阳内燃机车厂生产和改进。

1970年，为了满足修建和运营中国援外项目坦赞铁路所需的铁路机车，青岛四方机车车辆工厂成功研制了DFH1、DFH2型液力传动柴油机车，援助坦桑尼亚和赞比亚；其中DFH1型机车为调车及小运转作业用柴油机车，而DFH2型机车为干线客货运柴油机车。1971年，四方厂在DFH1型机车基础上，又研制了供国内使用的东方红2型柴油机车。为了便于设计、生产和日后配件供应，因此DFH1、东方红2型机车的车体外观、总体结构、传动系统等方面都一致，大部分主要部件能够通用。

1973年，位于四川省、属于“三线建设”项目之一的资阳内燃机车厂建成投产，工厂建成后为了调试生产能力、培养技术工人，根据TDB统一安排，指令四方厂将东方红2型机车转交资阳厂生产。1973年9月18日，首台由资阳厂制造的东方红2型柴油机车出厂。

东方红2型机车最初并非按照铁路干线的调车需要而设计，但由于当时铁路内燃调车机车严重不足，故担当干线车站的调车任务。经过一段时间运用，机务部门普遍反映东方红2型机车调车作业时“拉不动、停不住、跑不快”，主要原因的机车设计速度较高，而机车仅重60吨，粘着重量不足。1975年，资阳内燃机车厂根据这些意见对机车进行改进设计，包括提高整备重量、增设工况齿轮箱、改善设备布置等，于1976年研制了东方红5型柴油机车。

1977年，在东方红2型机车基础上，青岛四方机车车辆工厂为云南米轨铁路研制了东方红21型柴油机车，适用于轨距为1000毫米的米轨铁路，装车功率1100马力。

东方红2型柴油机车是1250马力液力传动调车柴油机车，采用外走廊式、主车架承载的机车车体，由前到后分别为司机室、动力室和冷却室三个部分。动力室内装有柴油机、空气滤清器、燃油泵等装置；冷却传动室内有一台两端输出的液力传动箱，并设有起动发电机、预热锅炉、空气压缩机、风缸等设备。东方红2型机车采用单机组结构，机车轴式B-B，最高运行速度62公里/小时，轴重15吨，总重60吨。

机车装用一台12V180ZJ型柴油机，与DFH系列、东方红3型柴油机车相同，为12气缸、四冲程、废气涡轮增压的V型高速柴油机，额定转速为每分钟1500转，标定功率为1250马力，装车功率为1075马力。东方红2型柴油机车的液力传动系统，主要包括液力传动箱、车轴齿轮箱、辅助传动装置、万向轴等。液力传动箱位于车体中部、机车冷却室下方，并通过四个弹性支座固定在机车车架上。柴油机通过万向轴将功率传递到液力传动箱，再从液力变速箱的两端输出法兰，以万向轴传给前后转向架上的车轴齿轮箱，从而驱动轮对。机车采用了四方机车车辆厂设计的SF2010-2型多循环圆液力传动箱，内装一个B8-II型起动变扭器和一个B10型运转变扭器；其中起动变扭器适用于机车起动和低速工况，而运转变扭器适用于机车中、高速运转工况；机车运行过程中通过充排油换档；传动装置设计功率为900马力。

机车走行部为两台二轴转向架，采用钢板焊接箱型结构构架、轴箱拉杆式定位。一系悬挂为轴箱两侧螺旋弹簧配油压减振器，不设二系悬挂，转向架以滑动摩擦旁承承载车体重量。牵引力和制动力通过中心销传递。

生产厂家	青岛四方机车车辆厂、资阳机车厂
机车编号	0001～0050
生产年份	1971 年～1976 年
产量	50 台
轴式	B - B
轨距	1,435 毫米
轮径	1,050 毫米
机车长度	13,076 毫米
机车宽度	3,179 毫米
机车高度	4,185 毫米
机车轴距	8,600 毫米
转向架轴距	2,400 毫米
转向架中心线间距	6,200 毫米
车钩中心线间距	13,076 毫米
通过最小曲线半径	100 米
整备重量	60 吨
轴重	15 吨
传动方式	液力传动
传动装置	SF2010-2
发动机	12V180ZJ型柴油机
发动机功率	1250 马力（920 千瓦）
燃油储备量	2 吨
水储备量	0.6 吨
砂储备量	0.4 吨
最高速度	62 公里 / 小时
持续速度	17.25 公里 / 小时
牵引功率	872 马力（650 千瓦）
起动牵引力	194 千牛（19,800 公斤）
持续牵引力	115 千牛（11,700 公斤）
列车制动	空气制动

huamao_zhh

东方红2 - 0001

生产厂家：青岛四方机车车辆工厂，1971年；
配属：
        锦州铁路局山海关机务段；
        山海关桥梁厂；
        金城造纸厂；

备注：
        2003年停用后，存放在金城造纸厂机车库内；

huamao_zhh

东方红2 - 0002

生产厂家：资阳内燃机车厂，1973年；
配属：
        京局台段（北京铁路局丰台西电力机务段）；

备注：

暂时无图片资料，空缺。

huamao_zhh

东方红2 - 0003

生产厂家：资阳内燃机车厂，1973年；
配属：


备注：

暂时无图片资料，空缺。

huamao_zhh

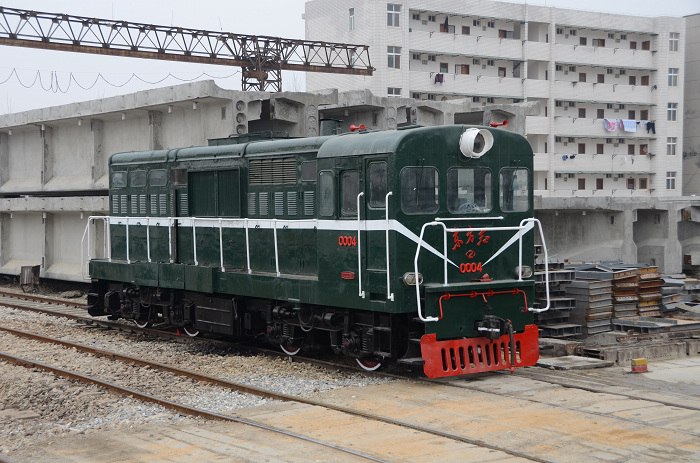

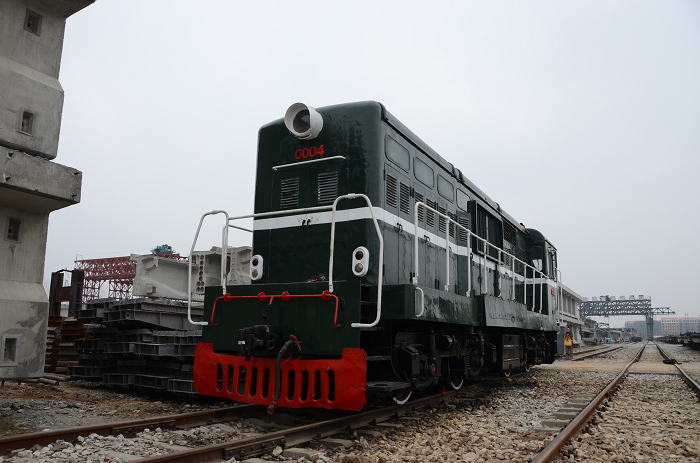

东方红2 - 0004

生产厂家：资阳内燃机车厂，1973年；
配属：
        中铁大桥局集团有限公司 孝感制梁厂 自备用车；

备注：
        现存放在孝感制梁厂内；

huamao_zhh

东方红2 - 0005

生产厂家：资阳内燃机车厂；
配属：
        中国第二重型机械集团公司；

备注：

huamao_zhh

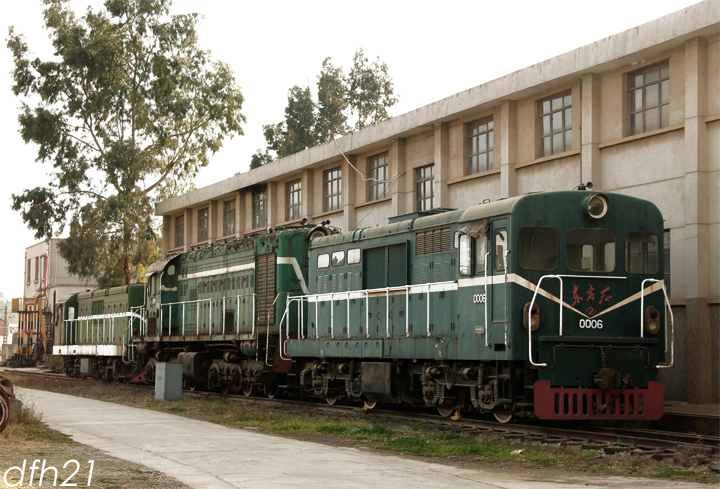

东方红2 - 0006

生产厂家：资阳内燃机车厂，1974年；
配属：
        昆明钢铁厂；
        昆明小石坝机车厂；

备注：

huamao_zhh

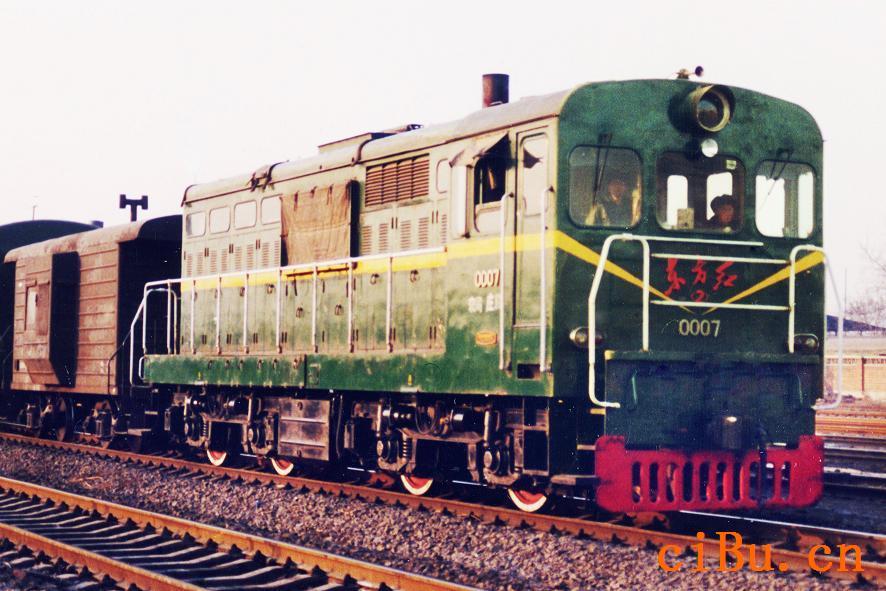

东方红2 - 0007

生产厂家：资阳内燃机车厂；
配属：
        京局庄段（北京铁路局石家庄机务段）；

备注：
        退役后，报废拆解。

huamao_zhh

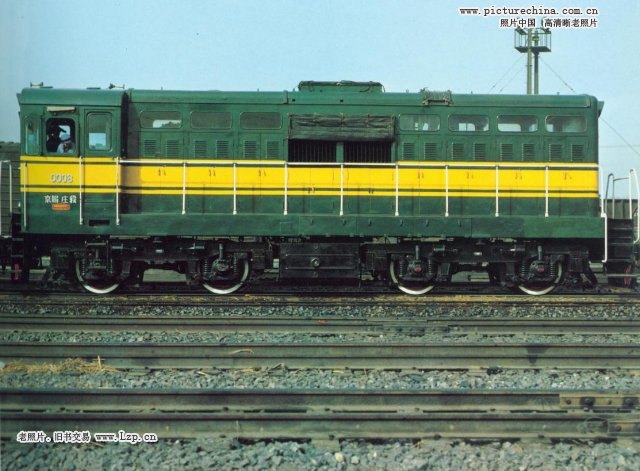

东方红2 - 0008

生产厂家：资阳内燃机车厂，1974年；
配属：
        京局庄段（北京铁路局石家庄机务段）；

备注：
        退役后，交付中国铁道博物馆永久收藏；

huamao_zhh

东方红2 - 0009

生产厂家：资阳内燃机车厂；
配属：


备注：
        退役后，报废拆解。

暂时无图片资料，空缺。
