[原创]911的新表头

hakutaka

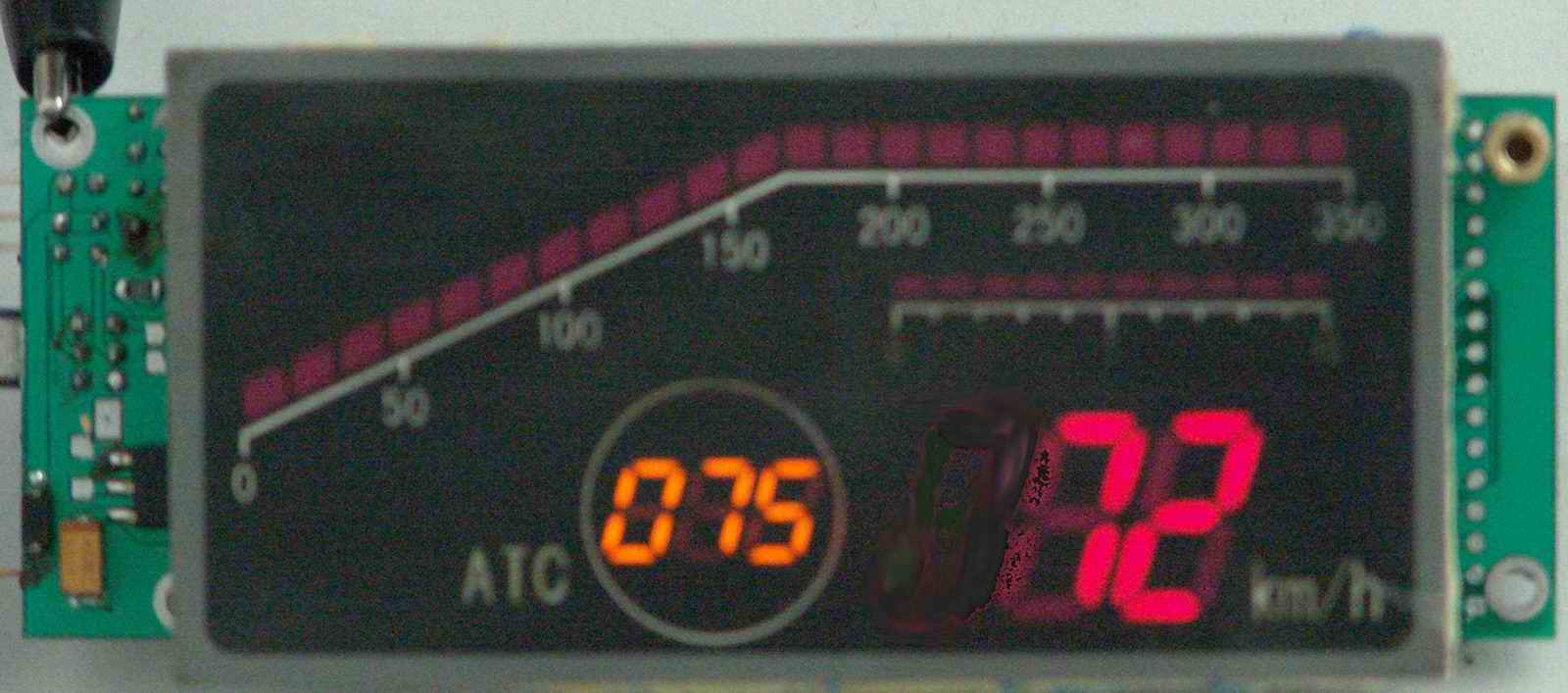

哩哩啦啦很长时间，总算把硬件部分先凑出来了~

k55

牛啊！不愧为孟教授啊～

kblu

新干线的速度表

hakutaka

这个屏在以前版本的atc-s（普通自行车用读卡式atc）上用，拆了以后准备用在911系的atc-rc(无线和读卡2模式)上，但是不幸有坏笔画了而且都在速度显示那边……这个屏幕在中发出现过一次，至今再没看见有卖，55555！！！

东风41659

先进！

孟哥自制的ATC系统？

hakutaka

自制用于控制911系电动自行车的表头控制器。
原来北京网没坏的时候，我发过相关帖子，这回公布911系最终参数。
形式名：911系平原用通勤电动自行车
轴式：A0+A0
主电动机功率（持续制）：2x200W
制御方式：斩波调压合并串并联转换，前后独立控制。
制动方式：串并转换合并斩波生压式再生制动，车圈式常规制动。再生制动优先。
供电方式：36伏直流铅酸电池
启动设定电流：20A
安保设备：ATC-RC，读卡方式或者无线感应方式（后者单向通信）。无线频率433MHZ，最多64信息。可进行前后轴温监测以及电机状态监测和记录，可进行行驶状态记录。记录媒体为标准MMC卡。
安保方式：超速防护和非限，但不得在行车期间切换。超过指示的规定速度2KM/H以上自动投入全常制动，速度减到限速值以下自动缓解。但是ATC指示徐行（ATC=5KM/H）时则必须停车后缓解。
处理器：C51F120（@100MHz）
上边的图是调程序时随手拍的，真实的显示方式，上边的速度光带和限速接近光带也会和真实列车上的一样发光。

kblu

原来是拿来的现成控制件

hakutaka

除了led共阳极屏幕（不带任何驱动电路）以外，没有任何现成的部件……

石长铁路

hatutaka是我在几个铁路网上见过的最专业的了
