[京辆巨献] 中国铁路货车资料图片--长大平车篇

ztthfbd

制造厂：齐齐哈尔车辆厂
制造时间：1998年
形式：钳夹式
自重：226吨
载重：380吨
自重系数：0.59
车体最大尺寸（高×宽） ：3000×4175
车辆长度：重；64818；空：52718
车辆定距：重；38250；空：26150
构造速度：重：50；空：80
通过最小曲线半径：150米
转向架：4轴
轴数：32
制动被率：46.86
制动率：重：14空：18.6
制动缸形式：10寸密封
制动阀：120
手制动机：蜗轮蜗杆式
车钩：13号上作用
缓冲器：2号

中铁京辆

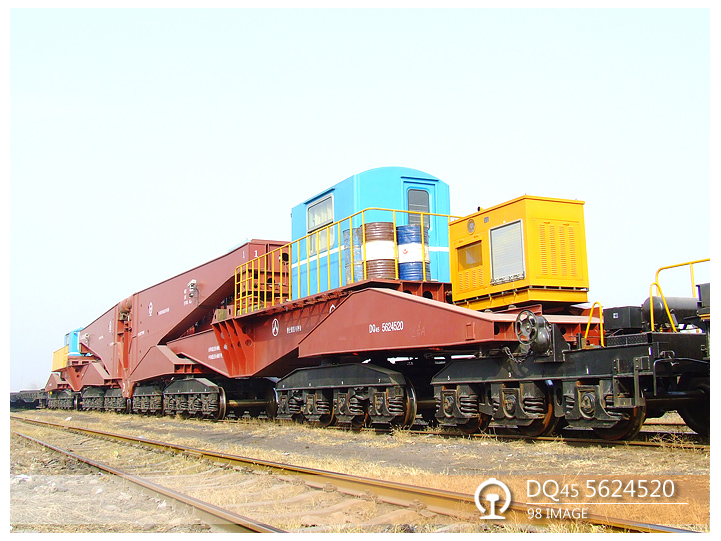

DQ45 5624520
10.9 齐厂 2010.11.20 石景山南站

中铁京辆

产品说明：
该车主要由钳形梁、导向梁、大底架、小底架、转向架、操纵室、调宽装置、导向侧移装置、起升装置、支撑装置、空车连接装置、风制动装置、手制动装置、车钩缓冲装置、液压装置及电气装置等部分组成。、全车共有4套空气制动装置，每套空气制动装置控制2组转向架。装有2套液压装置和2套电气装置。采用E级钢17型车钩，采用MT－2型缓冲器。全车采用4组3轴和4组4轴焊接构架式转向架。

性能参数：
载重（t） 450
自重（t） ≤208   （包括短连挂装置）
总重（t）655   （不包括短连挂装置3t）
轴数（根）  28
钳夹宽度（mm） 2000
钳夹高度（mm） 3150
提升高度（mm） 500
下降高度（mm） 150
最高运行速度（km/h）
空车100
                 重车60
车辆长度（mm）
空车53456
                 重车65185（悬挂长12570mm）
通过最小曲线半径（m）（空车短连挂中导向）150
                   （重车长连挂外导向）150
                   （重车长连挂中导向）180
                   （重车长连挂内导向）250
车辆高度（mm）≈4703
限界：空车符合GB/T146.1-1983《标准轨距铁路机车车辆限界》的要求，但禁止通过驼峰、禁止溜放与冲击。
