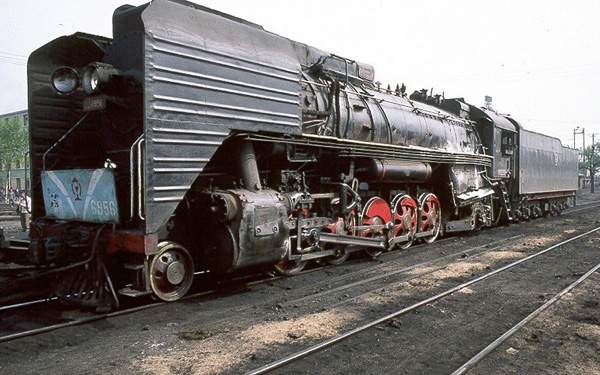

前进型蒸汽机车

车行天下

前进型蒸汽机车主要技术参数

(1)机车参数
制造厂                     大连厂、大同厂等
首台生产年份                           1956
累计产量/台                            4714
用途                                   货运
轴式                                   1-5-1
轨距/mm                                              1435
整备质量/t                                            133.8
动轴轴重/t                                            20.1
轮周功率/(马力)                                2190(2980)
模数牵引力/g                                      33290
机车总效率                             8.42%
单位马力质量/g                                    40
构造速度/m/h                                      80
通过最小曲线半径/m                              145
机车总轴距/mm                                    12320
机车及煤水车总轴距/mm
    四轴煤水车                          22972
    六轴煤水车                          25890
最大高度/mm                                       4790
最大宽度/mm                                       3375
机车及煤水车总长/mm
    四轴煤水车                          26023
    六轴煤水车                          29181
动轮直径/mm                                       1500
从轮直径/mm                                       1120
导轮直径/mm                                       920
煤水车装煤量/t
    四轴煤水车                          14.5
    六轴煤水车                          21.5
煤水车装水量/m3
    四轴煤水车                          39.5
    六轴煤水车                           50

(2)锅炉参数
火箱型式             带燃烧室的圆顶式宽火箱
过热器型式              四单管双曲折式(A)型
蒸汽压力(大气压)                                   15
炉床面积/m2                                         6.8
管板间距离/mm                                    5350
大烟管数目X直径/mm                            69X133/125
小烟管数目X直径/mm                            80X51/46
总蒸发传热面积/m2                               255.304
过热传热面积/m2                                  144.1
火箱容积/m3                                        13.555

(3)汽机参数
汽缸数目                               2
汽缸直径/mm                                       650
鞲鞴行程/mm                                       800
汽阀直径/mm                                      300
最大汽阀行程/mm                                212
进气余面/mm                                       50
排气余面/mm                                       0
进气导程/mm                                       8
最大遮断比                          前进72%
                                                      后退70%

东风41659

大前进太美好了！
支持！

成局重段

喜欢前进的气势

Aden

怀念，永远的前进

zfy82512

美丽的大前进太喜欢了！

仁者见仁

真希望能坐着他兜上一圈

和谐号

原帖由 仁者见仁 于 2006-8-2 23:51 发表
真希望能坐着他兜上一圈

不可能了，早报废了

jew110

喜欢前进,顶一个。。。。。。

xtayihcy

喜欢
