韶山5型（SS5）电力机车档案

huamao_zhh

韶山5型电力机车，是国内的第一种快速客运电力机车，由株洲电力机车厂和株洲电力机车研究所在消化吸收进口8K型电力机车先进技术的基础上设计、制造，于1990年研制成功。SS5属于实验性车型，采用了两段相控整流桥电路、空心轴全悬挂牵引电机、轻量化车体、再生制动、功率因数补偿等大量新技术、新结构，是当时中国国内技术最先进的国产电力机车。然而由于其粘着性能存在较大问题，未能投入批量生产，仅试制二台。SS5的研制、试验为后来SS8的设计和生产累积了经验。

TDB于1980年代中期，提出在第七个五年计划（1986年～1990年）间实现以北京为中心、1500公里为半径的繁忙干线上，开行编组20节、最高速度140公里/小时、运行时间不超过15小时的“朝发夕至”或“夕发朝至”特快旅客列车。并下达了“七五”期间中国铁路科技发展规划，要求实现机车车辆产品升级换代，牵引动力进入以电力、内燃机车为主的时代，认真消化吸收引进技术，使机车车辆产品的水平达到1980年代的国际水平。1987年TDB正式向株洲电力机车厂、株洲电力机车研究所下达了研制SS5快速客运电力机车的设计任务书。同时，国家科委、国家计委、TDB将新型快速客运电力机车的研制列入了“七五”国家重点科技攻关项目。

SS5是国内第一种快速客运电力机车，设计上需要满足客运列车扩大编组的要求，也要考虑到起动加速平稳、制动可靠有效、轮轨作用力小的需要。在研制过程中，以成熟技术为主，在消化吸收进口电力机车先进技术的基础上，结合国产电力机车设计、制造、运用的经验。机车主电路、主变压器、特性控制技术、功率因数补偿、电子控制装置、车体结构、中央电器柜以及通风机等方面均有不同程度的模仿和应用均借鉴8K型电力机车。

1990年9月和10月，株机厂分别完成0001、0002号的制造，同年11月13日举行了竣工仪式并通过验收，时任TDB部长李森茂并为机车剪彩。1990年12月至1991年1月，两台机车赴TDB科学研究院北京环形铁道进行初步性能试验；随后交付郑州铁路局西安机务段试用，在陇海铁路西安至宝鸡间进行30万公里的运行考核。在试验期间很快就发现韶山5型机车存在粘着性能不良、轮对空转严重等问题，尤其在起动及低速运行工况下粘着系数偏低，影响了机车牵引性能的正常发挥。主要原因在于其电机空心轴全悬挂传动装置，其特点是空心电枢轴通过齿形联结器将扭矩传给扭轴，再通过弹性联轴节将扭矩传给传动齿轮，从而驱动轮对。但其轴传动装置的弹性系统和轴箱定位、齿轮箱定位刚度参数匹配不良，使粘着牵引力无法正常发挥，容易产生粘滑振动。此外，防空转装置的性能对机车粘着性能也有很大的影响，在运行过程中防空转装置频繁运作，加剧了粘滑振动现象。

由于粘着性能的缺陷，SS5无法投入批量生产，但其制造经验与试验结果，为自1994年起制造的SS8提供了技术基础。在吸取韶山5型经验教训基础上，SS8参照了DF9所采用的轮对空心轴牵引电机全悬挂、六连杆万向轴两级弹性驱动装置，成功解决了SS5粘滑振动引起结构共振等现象。

SS5机车采用双边内走廊，设两端司机室；车顶两端各装一台单臂式受电弓；车顶中部装一台空气断路器。主要电器设备以机车最重设备主变压器为中央，变压器设计借鉴了8K型机车的技术，采用一体化结构，与平波电抗器、滤波电抗器共用油箱和冷却系统。机车并采用低合金钢焊接的整体承载结构轻量化车体，设计过程中应用了有限元分析法，使车体的重量减小2吨。车体结构和制造工艺均吸收了8K型机车的技术，采用了大顶盖结构、预布线 、预布管工艺，有效缩短机车生产周期。

机车主电路沿用8K型机车的晶闸管两段串联相控整流桥调压方式，由一段半控整流桥和一段全控整流桥组成，而使用再生制动时全控挢变为逆变装置，半控桥作为励磁电源装置。此外，韶山5型电力机车也是首次在国产机车上采用晶闸管无级磁场削弱，从而机车在80～135公里/小时的恒功调速范围内可以实现无级平滑调速，避免了有级磁场削弱调速时牵引力突变造成的冲击。在引进8K型电力机车的同时，株洲电力机车研究所也从美国西屋电气公司引进大功率半导体制造技术，被应用于韶山5型电力机车的晶闸管元件。此外，机车功率因数补偿装置也借鉴了8K型机车的设计，通过在主电路中投入或切除电容器来提高机车的功率因数，机车在50～100%功率范围内功率因数均可大于0.9，以提高电气化铁路的总效率、减少对无线通信的干扰

机车走行部为两台相同的二轴转向架，采用由低合金箱型焊接而成的“日”字型构架，一系悬挂采用轴箱螺旋弹簧与弹性连杆的独立悬挂结构；转向架构架和车体之间设有二系悬挂，两台机车分别采用两种方案以作比较，0001、0002号机车分别采用高挠橡胶弹簧和高挠圆柱弹簧。机车牵引力与制动力通过中心销传递。转向架中的车轴均为动轴，每台转向架装有两台ZD107型六极串励直流牵引电动机，持续功率800千瓦，转子及定子双H级绝缘，并借鉴了6K型机车牵引电机的半叠片机座技术。电机恒功速比达1.68，保证机车高速时实现额定功率的宽恒功特性。为减小簧下部分重量、提高机车运行品质，SS5是国内首次采用电机空心轴弹性传动，电机采用架悬式悬挂，配合21.5吨的轴重，减小机车对钢轨的动力作用。

SS5的电子控制系统采用了瑞士勃朗-包维利公司（BBC）的技术，设有两套互相独立的电子控制系统，均安装于标准电子控制柜，其中一套主要负责机车牵引控制、防空转装置、功率因数补偿装置，另一套主要负责晶闸管控制。机车采用特性控制，兼备了恒速和准恒速的优点，机车起动时以恒流起动，保证机车平稳起动；在进入准恒速运行后，可按司机控制器级位规定的速度运行。而防空转防滑行装置则借鉴了8K型、6K型、ND5型等进口机车的国外技术，当检测到机车空转、滑行时自动撒砂、减载，使机车恢复再粘着。

生产厂家	株洲电力机车厂
机车编号	0001～0002
生产年份	1990年
产量	2 台
轴式	Bo-Bo
轨距	1435 毫米
轮径	1250 毫米
轴重	21.5 吨
轴距	2,900 毫米（固定轴距）
通过最小曲线半径	125 米
机车长度	16,716 毫米（车钩中心距）
机车宽度	3,100 毫米
机车高度	4,677 毫米（落弓状态）
整备重量	86 吨
受流电压	单相交流 25 kV/50 Hz
传动方式	交—直流电
牵引电动机	ZD107 × 4
最高速度	140 公里 / 小时
持续速度	80 公里 / 小时
持续牵引功率	3,200 千瓦
起动牵引力	235 kN
持续牵引力	137 kN
制动方式	踏面制动、再生制动
列车制动	电控空气制动

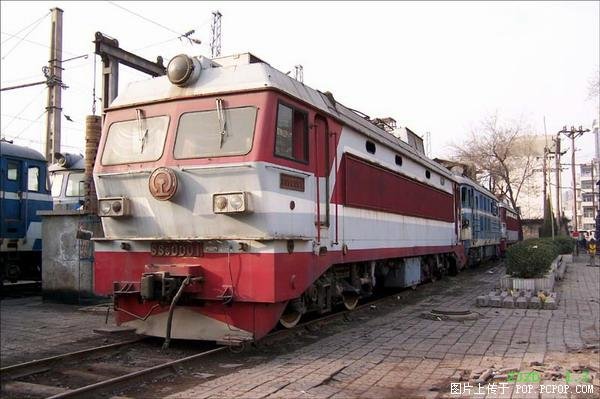

同小北京一起封存在郑州机务段。

huamao_zhh

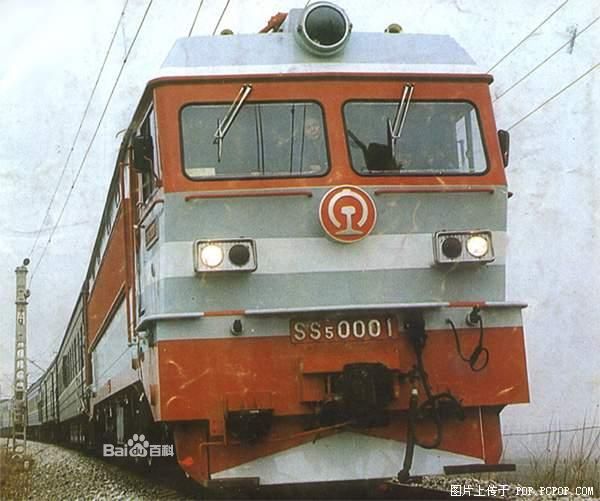

SS5-0001

生产厂家：株洲厂，1990年；
配属：
        郑局西段（郑州铁路局西安机务段），1991年-1997年；
        郑局郑段（郑州铁路局郑州机务段），1997年-2002年；
        中国铁道博物馆，2008年-

备注：
        2002年报废后，封存在郑州机务段。2007年修复后，于次年1月6日进入中国铁道博物馆静态保存。

huamao_zhh

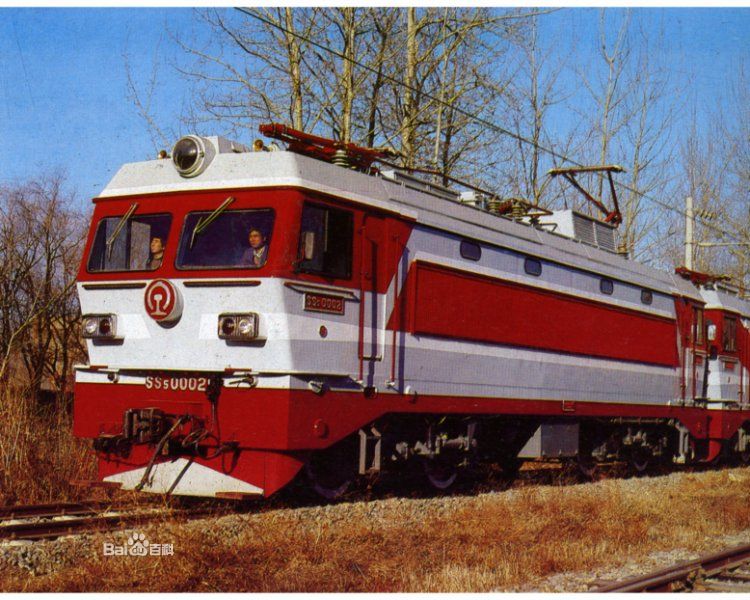

SS5-0002

生产厂家：株洲厂，1990年；
配属：
        郑局西段（郑州铁路局西安机务段），1991年-1997年；
        郑局郑段（郑州铁路局郑州机务段），1997年-2002年；

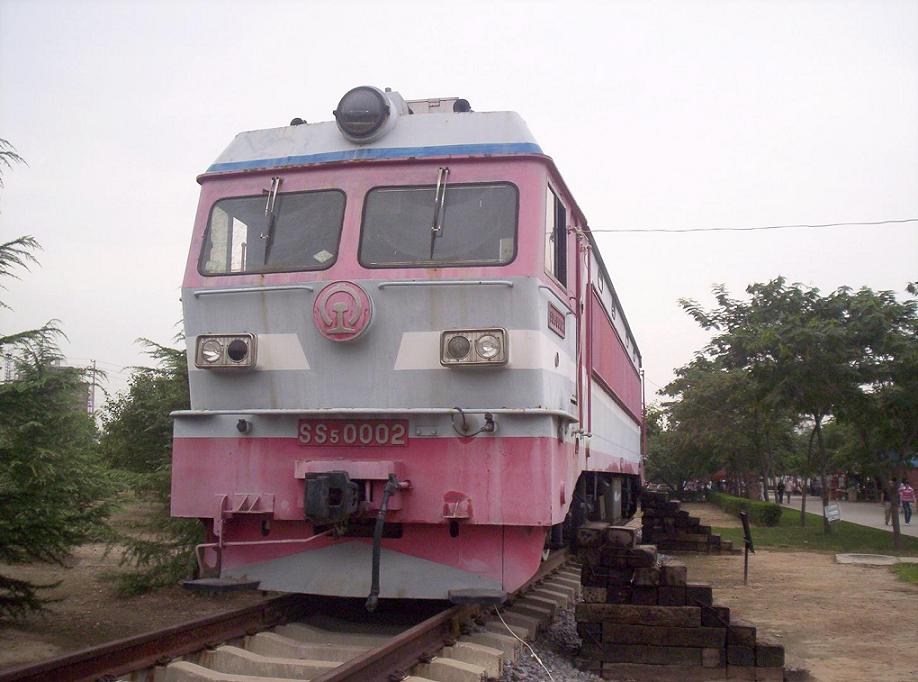

        郑州世纪欢乐园，2004年-

备注：
        2002年报废后封存在郑州机务段，2004年修复，由郑州铁路局赠予郑州世纪欢乐园作静态展览。






————————————————  完  ————————————————
