铁路双层运输汽车专用车介绍专贴！

紫葡萄

特别感谢 zttgfbd 网友提供的资料！

从89年开始，运输小汽车专用车进入铁路运输领域。至2005年，共生产了498辆左右，均为企业自备车。车型为SQ1、SQ2、SQ3、SQ3K、SQ4，除SQ2由戚墅堰车辆厂设计制造外（只生产了一列共30辆），其余车型均为北京二七车辆厂设计制造，其中数量最多的是SQ1和SQ3K型车。

紫葡萄

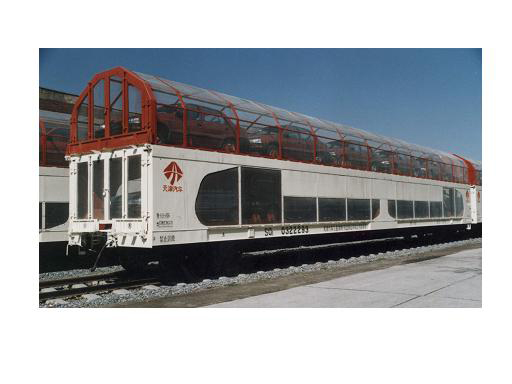

1.SQ1型双层运输汽车专用车

紫葡萄

2.SQ3型双层运输汽车专用车

紫葡萄

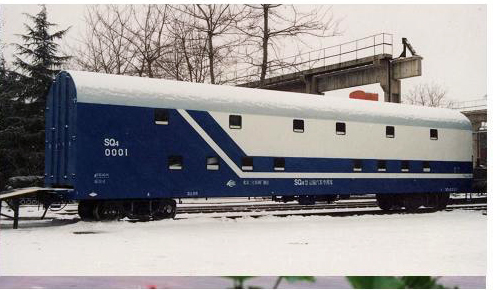

3 .SQ4型双层运输汽车专用车

紫葡萄

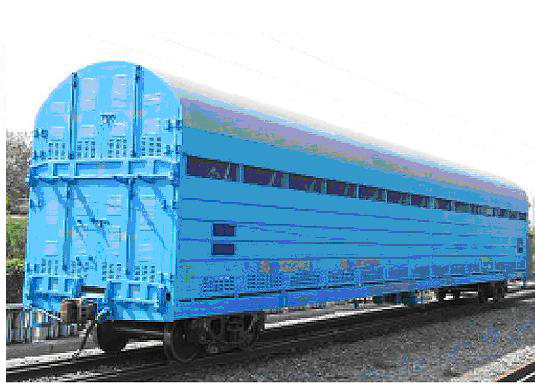

4、SQ3K型双层运输汽车专用车

紫葡萄

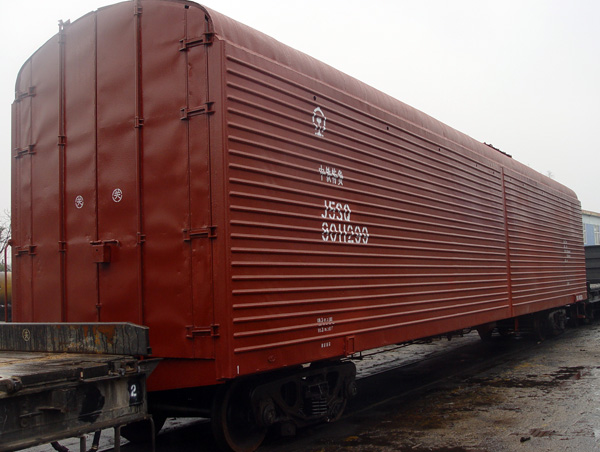

5 J5SQ型双层运输汽车专用车

紫葡萄

6 SQ5

[ 本帖最后由 紫葡萄 于 2007-4-19 21:30 编辑 ]

紫葡萄

5各型双层运输汽车专用车参数表
               车型项目                              SQ1型        SQ3型        SQ4型        SQ3K型
自重(t)        33.3        31.5        30.1        31
载重(t)        16．8        15        12下层均布40t        17
轴重(t)        18        18        18        18
每延米载重(t/m)        2.3        2.1        3.86        2.21
自重系数        1.99        2.1        0.75        1.82
换长        2.0        2.0        1.6        2.0
构造速度(km/h)        100        100        100        120
通过最小曲线半径(m)        145        145        145        145
车辆定距(mm)        16500        16500        12900        16500
车辆长度(mm)        21738        21738        18138        21738
车辆宽度(mm)        3195        3197        3201        3197
车辆高度(mm)        4734        4745        4720        4723
底架长度(mm)        20800        20800        17200        20800
底架宽度(mm)        3040        3020        3020        3020
上层净空高(mm)        1719（有效1500）        上层最大净空高3161        上层最大净空高3118        1752（有效1530）
下层净空高(mm)        1690                        1694
上层地板面距轨面高空(mm)        2890                        2925
下层地板面距轨面高空(mm)        1101        1063        1075        1083
限界：  符合GB146.1－83《标准轨距铁路机车车辆限界》的要求，能通过机械化驼峰。

紫葡萄

显然更先进更进步的车型在开发研制

中铁京辆

上次去二七听老高说他们厂正在研制三层的小汽车平车 呵呵
也不知道研制的怎样了
